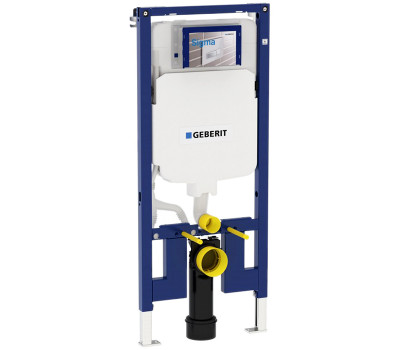

Инсталляция Geberit Sigma 8 Duofix 111.796.00.1 для унитаза со смывным бачком
-
- Производитель Geberit
- Наличие: 22
- Код Товара: 111.796.00.1
Цель примененения
Для подвесных унитазов с большим выступом до 70 см
Для одинарного, двойного смыва или функции «смыв/стоп»
Для крепежа в пол (0 - 20 см)
Для монтажа в перегородке системы Duofix по высоте рамы перед капитальной или гипсокартонной стеной
Для монтажа в перегородке системы Duofix по высоте помещения
Для монтажа в перегородке GIS по высоте рамы или по высоте помещения перед капитальной или гипсокартонной стеной
Для установки перед капитальной стеной или пустотелой перегородкой
Для скрытой установки в гипсокартонной перегородке или на капитальной стене с облицовкой панелями (гипсовыми или деревянными)
Для установки в пристенке в высоту помещения или в
разделительной перегородке
Характеристики
Серия 2016 года
Рама предназначена для нестандартного санфаянса с малой контактной поверхностью (при прочной облицовке стены)
Соединительное колено монтируется на различной глубине без использования инструментов, диапазон смещения - 45 мм
Соединительное колено может монтироваться вертикально в положении заподлицо спереди
Удлиненное соединительное колено, для соединения в полу
Шумопоглощающее крепление для фанового отвода
Смывной бачок скрытого монтажа для смывной клавиши фронтальной установки, с противоконденсатной оболочкой
При заводской установке возможен немедленный последующий смыв
Монтаж и сервисные работы на смывном бачке скрытого монтажа не требуют использования инструментов
Водопроводное соединение сверху, сбоку смещено влево
Защитная крышка предохраняет окно технического обслуживания от влажности и загрязнений
Укорачиваемая защитная крышка окна технического обслуживания, подходит для интегрируемых вровень с поверхностью смывных клавиш
Оснащен трубкой подвода воды для подсоединения устройств Geberit AquaClean
Рама с отверстиями ø 9 мм для крепления в деревянном каркасе
Самонесущая конструкция
Рама с C-образным профилем 4/4 см
Рама порошковой окраски, синий ультрамарин
Ножки, втягиваемые на 5 см
Опорная площадка поворотная, для монтажа в U-образный профиль UW 50 и UW 75
Технические данные
Объем воды для смыва, заводская установка 6 и 3 л
Малый объем воды для смыва, диапазон настройки 3 - 4 л
Большой объем воды для смыва, диапазон настройки 4,5 / 6 / 7,5 л
Смыв/стоп 6 / 9 л
Объем поставки
Подключение к системе водоснабжения R1/2 со встроенным угловым запорным вентилем и ручным маховичком
Коробка монтажная для окна обслуживания
Два анкера для крепления к стене
Комплект соединительных патрубков для унитаза, ø 90 мм
Соединительное колено 90° из ПНД, ø 90 мм
Переходный патрубок, ø 90/110 мм
Две защитные заглушки
Две резьбовые шпильки M12
Крепежные элементы
| Размеры | |
| Глубина (см) | 8 |
| Ширина (см) | 50 |
| Особенности | |
| Высота | 114 |
